[UI] Contextual App bar (ActionMode)

사용되는 클래스, 인터페이스에 대해 설명하고, 마지막에 코드를 통해 확인해본다.

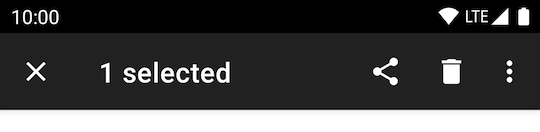

Contextual App bar



컨텍스트에 맞게 App bar가 변경되는 것을 단순히 Contextual App bar라고 부르는 것 같다.

기존에 사용되던 Appbar가 ActionMode가 실행되면 Contextual App bar로 변경된다.

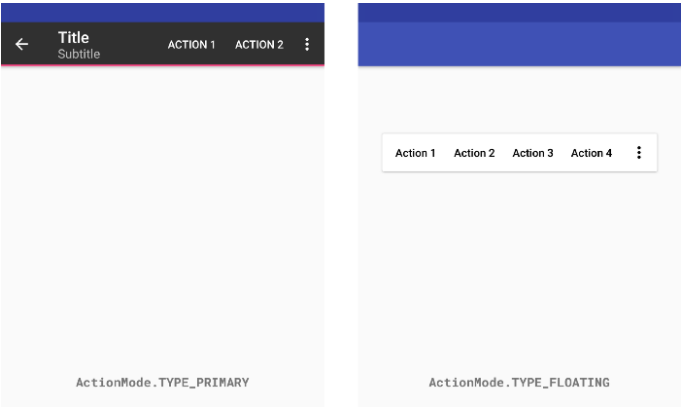

android.view.ActionMode의 종류는 두가지 타입이 있다.

ActionMode.TYPE_PRIMARY가 Contextual App bar의 동작에 해당된다.



1. Primary
appears as a contextual action bar

2. Floating (API 23이상 사용가능)
appears as a floating toolbar
back button으로 무시되지 않고, 코드상으로 무시시켜야 한다.

---



View, Activity의 startActionMode( ActionMode.Callback구현체) 메서드로 ActionMode를 시작하면

ActionMode.Callback구현체의 메서드 내용에 따라 ActionMode가 동작한다.

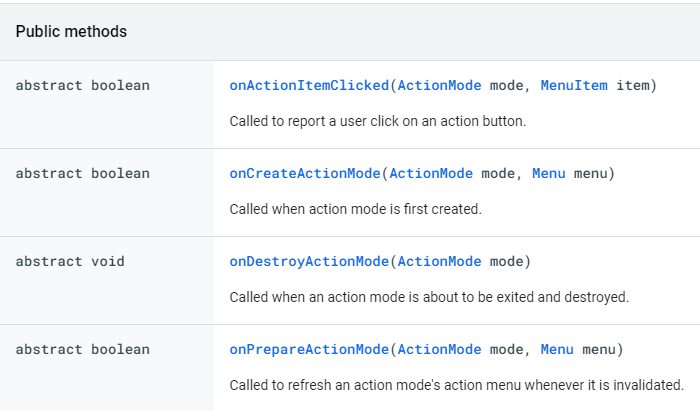

ActionMode.Callback인터페이스 추상 메서드

onCreateActionMode

액션 모드가 시작될때 호출된다

기존 옵션 메뉴 구현처럼 menu리소스를 inflate하고 , 제목, 부제목등등을 설정한다.



onActionItemClicked

메뉴 아이템이 선택되면 호출된다.



onDestroyActionMode

액션 모드가 종료될 때 호출된다



onPrepareActionMode

액션 모드가 업데이트 될때 호출된다.

---

기존에 View, Activity의 startActionMode메서드는 android.view.ActionMode를 사용한다.

Activity 클래스

--ActionMode를 시작시킴

added in api 11
open fun startActionMode(callback: ActionMode.Callback!): ActionMode?

Start an action mode of the default type ActionMode#TYPE_PRIMARY
parameter- Callback that will manage lifecycle events for this action mode
return- The ActionMode that was started, or null if it was canceled

added in api 23( ActionMode.TYPE_FLOATING을 위해 추가됨 )
open fun startActionMode( callback: ActionMode.Callback!, type: Int): ActionMode?

Int: One of ActionMode#TYPE_PRIMARY or ActionMode#TYPE_FLOATING

--ActionMode가 시작되었을 때, 끝났을 때 통지받을 수 있는 메서드

added in api 11
open fun onActionModeStarted(mode: ActionMode!): Unit
open fun onActionModeFinished(mode: ActionMode!): Unit
두 메서드 모두 super class의 메서드를 먼저 호출시켜야 한다.

---

View 클래스

--ActionMode를 시작하는 메서드

added in api 11
open fun startActionMode(callback: ActionMode.Callback!): ActionMode!

기본 ActionMode.TYPE_PRIMARY

added in api 23
open fun startActionMode(callback: ActionMode.Callback!, type: Int): ActionMode!

type 액션모드 타입선택

---

예제 코드



activity_main.xml의 버튼을 누르면 ActionMode가 시작되어 Contextual App bar로 변경된다.

R.menu.contextual_menu.xml의 카운트 메뉴 아이템을 10번 누르면

ActionMode가 종료되어 기존 ActionBar로 돌아간다.





android.view.ActionMode부터 테스트 시작



• activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".MainActivity">

    <Button
        android:id="@+id/btn_startActionMode"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:onClick="onClick"
        android:text="액션 모드 시작" />
</LinearLayout>



• MainActivity

버튼 클릭 리스너 설정

class MainActivity : AppCompatActivity() {


    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
    }

    fun onClick(view: View) {
        when (view.id) {
            R.id.btn_startActionMode -> {
                //액션 모드 시작
            }
        }

    }

}

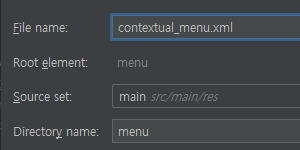

• R.menu.contexul_menu.xml  (ActionMode를 시작시킬 때 Top App bar에 사용될 메뉴 리소스 파일)

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto">
    <item
        android:id="@+id/item_count"
        android:title="카운트"
        app:showAsAction="ifRoom"/>
</menu>



• 카운팅에 맞게 ActionMode.Callback인터페이스 구현

일회성 객체 생성대신 MainActivity에서 구현하도록 하였다.

우선 android.view.ActionMode로 구현



import androidx.appcompat.app.AppCompatActivity
import android.os.Bundle
import android.util.Log
import android.view.ActionMode
import android.view.Menu
import android.view.MenuItem
import android.view.View

class MainActivity : AppCompatActivity(), ActionMode.Callback {

    private var mCount: Int = 0 //버튼 카운트 횟수
    private var mActionMode: ActionMode? = null //startActionMode로 리턴된 ActionMode를 저장

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
    }

    fun onClick(view: View) {
        when (view.id) {
            R.id.btn_startActionMode -> {
                mActionMode = view.startActionMode(this)
                //ActionMode 시작시킨 후 리턴된 ActionMode를 멤버 변수에 저장
                //또는 this.startActionMode(this)
            }
        }

    }

    override fun onCreateActionMode(mode: ActionMode?, menu: Menu?): Boolean {
        Log.d("ActionMode", "onCreateActionMode- 액션모드 시작")
        mode?.menuInflater?.inflate(R.menu.contextual_menu, menu)
        mode?.title = "ActionMode 시작됨"
        return true
    }

    override fun onPrepareActionMode(mode: ActionMode?, menu: Menu?): Boolean {
        Log.d("ActionMode", "onPrepareActionMode- 액션모드 업데이트")
        mode?.title = "클릭 횟수: ${mCount}"
        return true
    }

    override fun onActionItemClicked(mode: ActionMode?, item: MenuItem?): Boolean {
        Log.d("ActionMode", "onActionItemClicked- 메뉴 아이템 선택됨")

        if (item?.itemId == R.id.item_count) {
            mCount++
        }

        if (mCount == 10) {
            mActionMode?.finish() //10회 클릭 ActionMode종료
            mCount = 0
        } else {
            mActionMode?.invalidate() //onPrepareActionMode 호출
        }
        return true
    }

    override fun onDestroyActionMode(mode: ActionMode?) {
        Log.d("ActionMode", "onDestroyActionMode- 액션모드 종료")
        mActionMode = null
    }

}





---

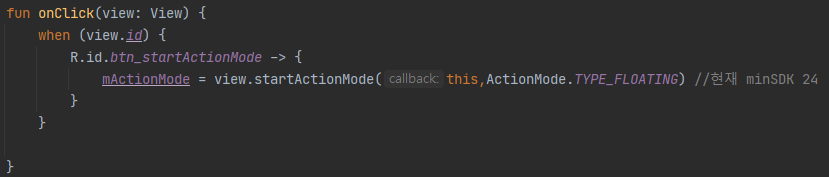

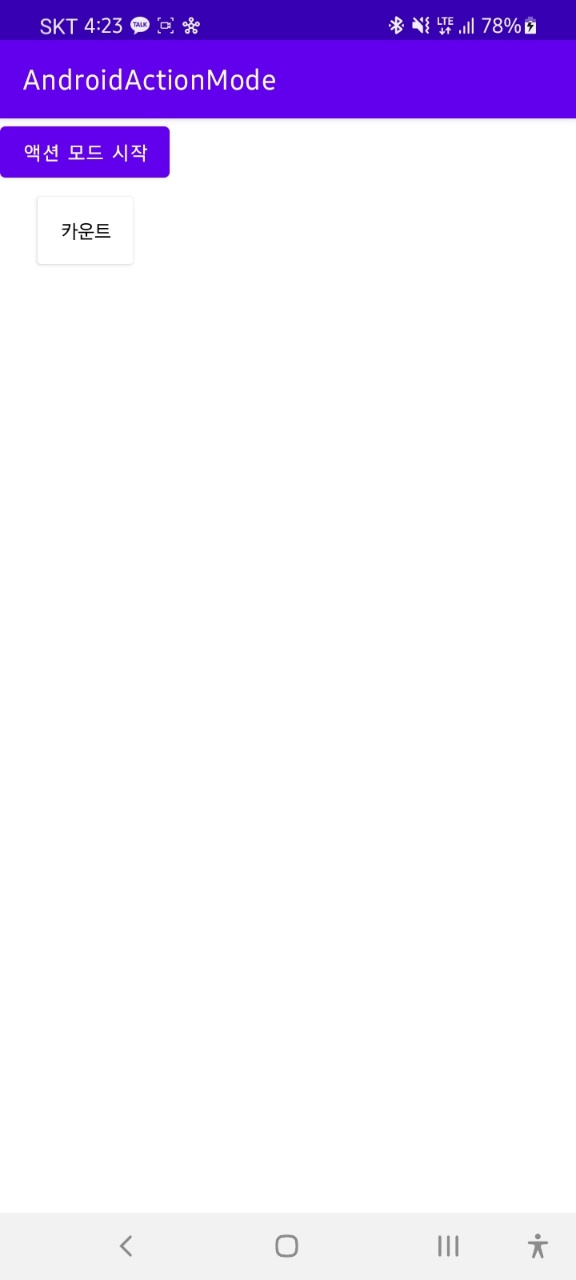

ActionMode.TYPE_FLOATING 을 사용해보기 위해서 다음과 같이 설정하였는데

메뉴 아이템과 오버플로우 메뉴이외의 여러 것들은 무시되었다.



ActionMode.TYPE_FLOATING로 액션모드를 시작시 사각형 영역이 자동으로 정해지는데

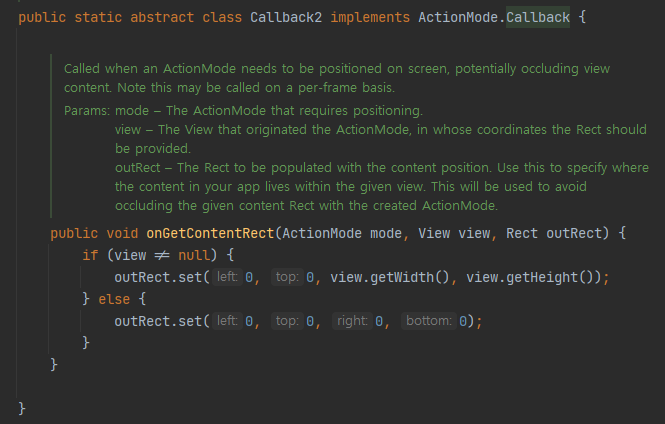

적절하게 위치를 정하려면 ActionMode.Callback2 추상 클래스의 일반 메서드를 오버라이딩하면된다.



추상클래스이기 때문에 AppCompatActivity를 상속받고 있어 다중 상속이 불가능하다.



ActionMode.Callback2 멤버변수 생성 및 일회성 객체를 사용하여 Callback2의 추상 메서드 오버라이딩, Callback 추상 메서드 4개 오버라이딩



변경된 부분

mCallback2 참조변수 선언,초기화

메뉴 아이템 클릭시 startActionMode(mCallback2, ActionMode.TYPE_FLOATING)

import android.graphics.Rect
import androidx.appcompat.app.AppCompatActivity
import android.os.Bundle
import android.util.Log
import android.view.ActionMode
import android.view.Menu
import android.view.MenuItem
import android.view.View

class MainActivity : AppCompatActivity() {

    private var mCount: Int = 0 //버튼 카운트 횟수
    private var mActionMode: ActionMode? = null

    private lateinit var mCallback2: ActionMode.Callback2

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        mCallback2 = object : ActionMode.Callback2() {

            override fun onGetContentRect(mode: ActionMode?, view: View?, outRect: Rect?) {
                super.onGetContentRect(mode, view, outRect) //기본 위치
            }

            override fun onCreateActionMode(mode: ActionMode?, menu: Menu?): Boolean {
                Log.d("ActionMode", "onCreateActionMode- 액션모드 시작")
                mode?.menuInflater?.inflate(R.menu.contextual_menu, menu)
                mode?.title = "ActionMode 시작됨"
                return true
            }

            override fun onPrepareActionMode(mode: ActionMode?, menu: Menu?): Boolean {
                Log.d("ActionMode", "onPrepareActionMode- 액션모드 업데이트")
                mode?.title = "클릭 횟수: ${mCount}"
                return true
            }

            override fun onActionItemClicked(mode: ActionMode?, item: MenuItem?): Boolean {
                Log.d("ActionMode", "onActionItemClicked- 메뉴 아이템 선택됨")

                if (item?.itemId == R.id.item_count) {
                    mCount++
                }

                if (mCount == 10) {
                    mActionMode?.finish() //10회 클릭 ActionMode종료
                    mCount = 0
                } else {
                    mActionMode?.invalidate() //onPrepareActionMode 호출
                }
                return true
            }

            override fun onDestroyActionMode(mode: ActionMode?) {
                Log.d("ActionMode", "onDestroyActionMode- 액션모드 종료")
                mActionMode = null
            }


        }
    }

    fun onClick(view: View) {
        when (view.id) {
            R.id.btn_startActionMode -> {
                mActionMode = view.startActionMode(mCallback2, ActionMode.TYPE_FLOATING)
                //현재 minSDK 24
            }
        }

    }

}

Action.TYPE_FLOATING일 경우 View, Activity의 startActionMode에 따라 표시되는 위치가 다르게 된다.



onGetContentRect의 View파라메터는

startActionMode를 호출한 View에 대해서 위치가 정해진다.

Activity에서 startActionMode를 호출하였으면

윈도우의 decor뷰가 ActionMode를 시작시켜서 onGetContentRect의 view파라메터로 decor뷰가 넘어온다.

---

androidx의 경우

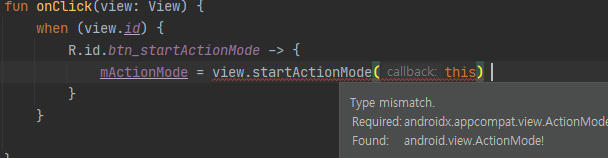

androidx.appcompat.view.ActionMode, ActionMode.Callback을 사용. 메서드 사용은 android와 같다.

플로팅 타입에 해당하는 것은 다른 인터페이스로 정의되어있다.

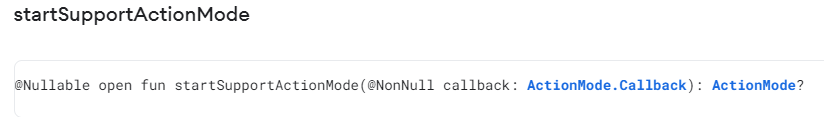

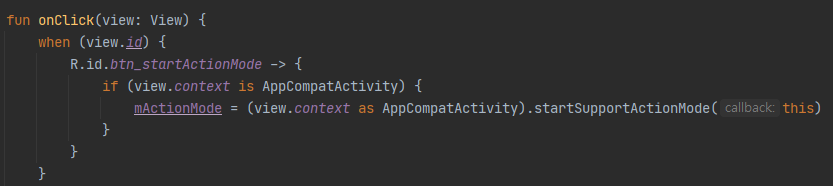

startActionMode는 android꺼라 AppCompatActivity의 startSupportActionMode메서드를 사용한다.

---

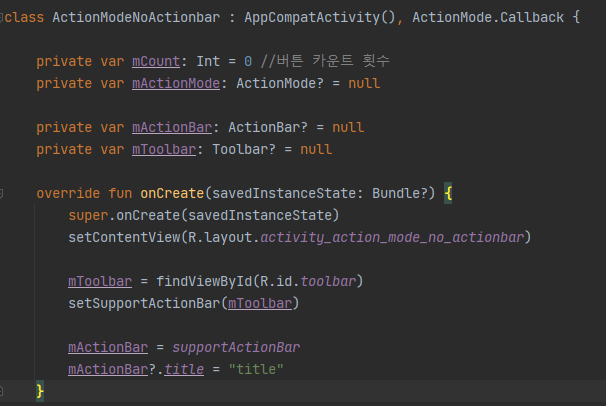

액티비티에 NoActionBar테마로 액션바를 설정하지 않은 후 Toolbar를 액티비티의 기본 ActionBar로 설정한 뒤

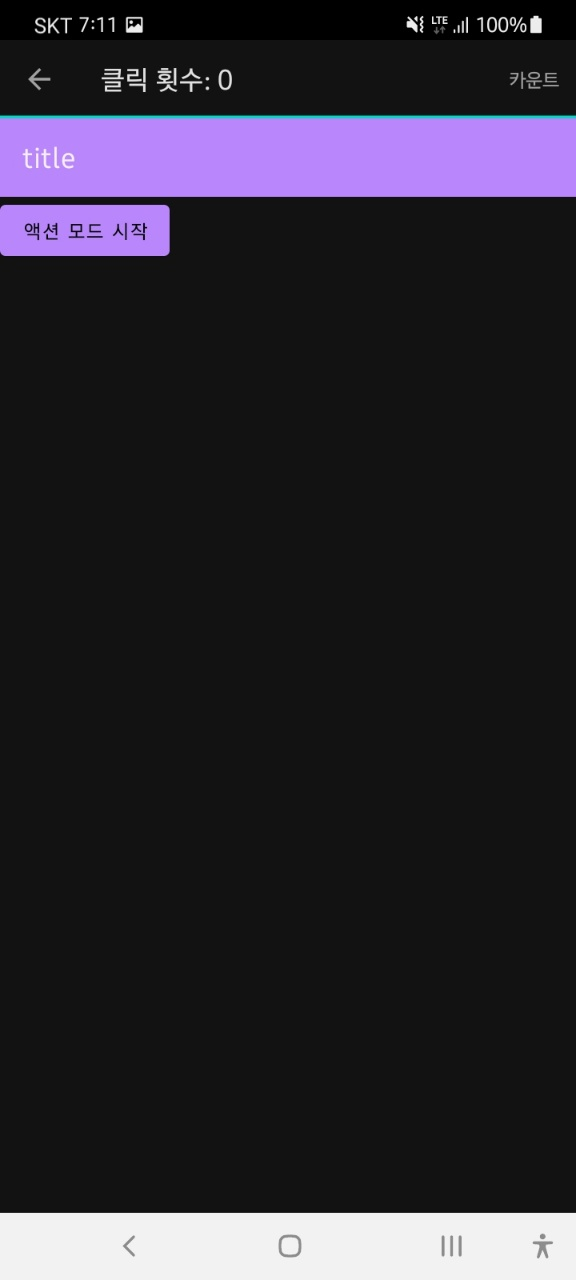

android나 androidx로 해본 결과  Toolbar가 존재하는 상태에서 Contextual App Bar가 새로 생성되었다.



이유가 뭔지 잘모르겠다... 한시간 넘게 검색중인데 안나온다.

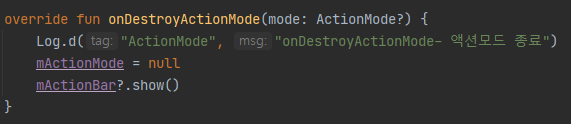

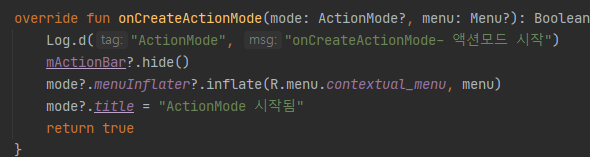

ActionMode가 시작될때 mActionBar.show(),  종료될때 mActionBar.hide()를 사용하여 개선하긴 하였다.......



---
